技术领域

手动磨床制造实用新型涉及一种属于机械加工装置技术领域的工件端面磨削装置，特别涉及一种手动端面磨床。

背景技术

目前，加工机械工件使用的端磨机床很多，但市场上常见的端磨机床是对两端面、活塞环、阀座、阀座及特定、尺寸小的工件进行磨削。 此外，许多机床为了同时完成双面或多面加工，往往具有较高的系统配置。但这些机床 对于尺寸大，例如较长的传动工件，还是不能实现精确加工，而且这些磨床本身结构复杂，配置高(实用上的简单端面处理，其实不需要这样复杂的结构和高的配置)，成本高，对于一些中小规模加工企业来说 实际上，如何设计结构简单、成本低廉的端面磨床，可以加工较长的工件，并且可以无级定位，已经成为本领域技术人员需要解决的技术课题。

发明内容：

本实用新型要解决的课题是提供一种可加工长传动工件，且可无级定位，寿命长，工件装卸简单，方便的手动端面磨床，实现工件安装使用前的端面磨削。

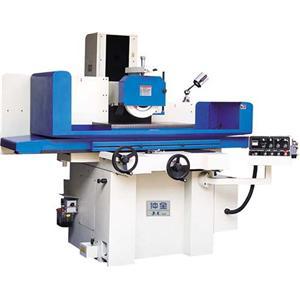

为了解决上述技术问题，本实用新型采用了包括机床、工作台、进给机构、打磨机构、夹紧机构在内的手动端面磨床。 所述工作台设置在所述机床上，在所述工作台的一端设置所述进给机构，在所述进给机构上连接所述打磨机构，所述打磨机构设置在所述工作台的一端的上方位置，所述夹紧机构设置在所述工作台。

所述进给机构控制所述磨削机构水平进给位置，通过手动改变所述磨削机构与被加工物的端面的相对位置，实现端面磨削控制. 所述进给机构包括电动机、滑动架、第一手轮、第二手轮、导轨式滑动台. 设置有固定在所述工作台或所述机床床的侧壁上且能够水平滑动的所述导轨式滑动件的滑动托架，所述第一手轮与所述导轨式滑动台连结，所述第二手轮和所述滑动托架经由啮合轮 在所述第1手轮和第2手轮两者上设置手柄，在所述导轨式滑台上设置所述电动机，在所述电动机的输出端安装所述打磨机构。

在所述工作台下方设有冷却装置，该冷却装置用于降低加工中在所述研磨机构和工件端面产生的高温，防止加工中的工件的热变形和研磨机构的热损伤。

所述夹紧机构包括至少两组相互间具有一定横向距离的夹紧机构. 所述夹具由锁定螺栓支架和锁定螺栓构成。

上述研磨机构是砂轮

为了采用上述结构，本实用新型采用砂轮轴的水平进给磨削。 磨床进给机构由螺钉驱动，通过刻度盘的读数，实现精密进给，保证工件的加工尺寸精度。 任何材质、不同规格的工件都可以加工。 机床本身体积小、操作简单、易于掌握、放置的本实用新型可应用于各种直线传动组件端面精密研磨，加工成本低，同时具有良好的稳定性和寿命，是打磨各型号和长度光轴、导轨端部毛刺和工件对接面研磨的理想专用。
