自制手动滑台简易制作教程

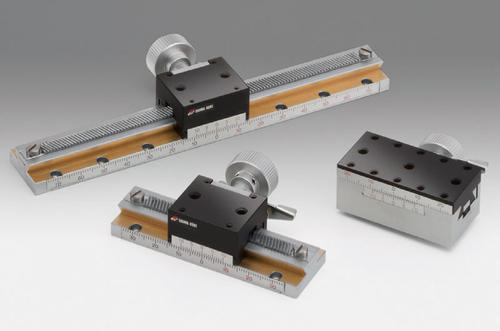

手动滑台的制作方法：

本实用新型具备底板，自制手动滑台在底板上设有可往复移动的滑动板，滑动板被固定在底板上的一对直线导轨滑动支承，在两直线导轨之间设有使滑动板往复移动的螺母装置，在螺母装置的螺纹左端设有手持装置公开了一种手动滑台，在螺钉左端设有螺纹固定装置，在底板的前侧面固定有标尺，在滑板的前侧面固定有向下延伸的指针。 本实用新型结构简单、实用、操作方便。

背景技术：

在使用手动滑块时，有时会因工艺要求而定位并锁定滑板，因此对滑板能够定位的手动滑块有一定的市场需求。

实用新型内容：

本实用新型要解决的技术课题是克服现有技术的不足，提供一种能够进行滑板定位的手动滑台。

本实用新型具备基板和能够往复移动于基板滑动板，滑动板被固定于基板的一对直线导轨滑动支承，在两直线导轨间设有使滑动板往复移动的螺纹螺母装置 在螺母装置螺纹左端连接有手轮，在螺纹左端设置有螺纹固定装置，在基板的前侧面固定有标尺，在滑动板的前侧面向下方延伸

上述螺纹止转装置具备用于夹紧螺纹轴的一对夹紧件，两夹紧件分别设置在螺纹轴的两侧，在夹紧件正面中央部设有与螺纹轴相符的槽，夹紧件下端枢轴安装在底板的左侧面，两夹紧件上端通过夹紧螺栓连结

在上述两个夹具中，在一个夹具背面中央部设有圆弧状的槽.

本实用新型的有益效果是本实用新型结构简单、实用、操作方便。

主权项：

设有具备基板、可在基板上往复移动的滑动板，设有被固定在基板上的一对线性导轨滑动支承、使滑动板在两个线性导轨之间往复移动的螺纹螺母装置， 一种机械手工作台，在螺母装置的螺钉左端连接有手轮，在所述螺钉左端设有螺纹固定装置，在底板的前侧面固定有标尺，在滑板的前侧面固定有向下延伸的指针。 所述螺纹止转机构包括用于紧固螺杆一对夹紧件，两夹紧件分别设置在螺杆的两侧，夹紧件正面中央部的夹紧螺钉上设有与螺杆相符的槽，夹紧件下端铰链在底板左侧面，两夹紧件上端将该夹紧螺钉 3 .根据权利要求2所述的手动滑台，其特征在于，在所述两个夹具中的一个夹具的背面中央部设有圆弧状的槽。
