机械滑台梯形图

 机械滑台梯形图是机械滑台PLC编程的一种编程语言。梯形图被称为PLC的第一编程语言，它沿袭了继电器控制电路的形式，梯形图是在常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象、直观、实用等特点，电气技术人员容易接受，是运用上最多的一种PLC的编程语言。

 梯形图的编程方式是指根据功能表图设计出梯形图的方法。这需要适应各厂家的PLC在编程元件、指令功能和表示方法上的差异。将继电器电路转换为功能相同的PLC外部接线图和梯形图步骤如下：

1、了解和熟悉被控设备的工艺过程和机械的动作情况，根据继电器电路图分析和掌握控制系统的工作原理，这样才能做到在设计和调试控制系统时心中有数。

2、确定PLC的输入信号和输出负载，以及与它们对应的梯形图中的输入位和输出位的地址，画出PLC的外部接线图。

3、确定与继电器电路图的中间继电器、时间继电器对应的梯形图中的位存储器（M）和定时器（T）的地址。

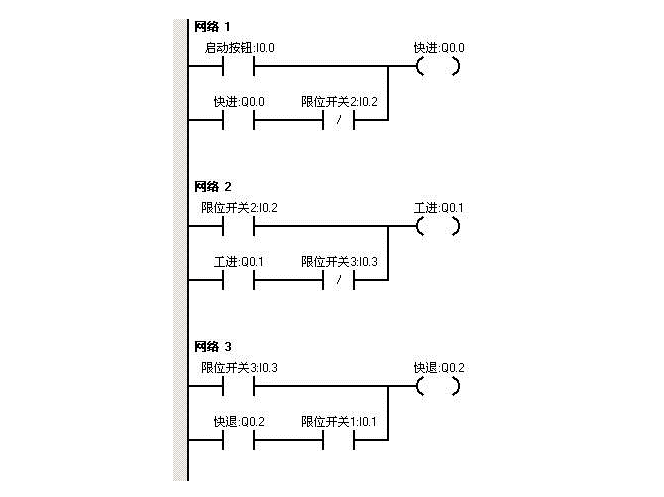

4、根据上述关系画出机械滑台梯形图。
