机械滑台原理图

机械滑台是一种精密的自动化设备的传动部件。在机械滑台的设计、生产过程中，都要制作机械滑台的结构原理图。通过机械滑台原理图，机械工程师可以更加直观的把机械滑台的功能特点表达出来，也方便团队间的相互探讨交流。下面我们来了解下机械滑台的制作过程和结构原理。

机械滑台在制作过程中，那些与有原材料转变为产品直接相关的过程称为工艺过程。它包括毛坯制造、零件加工、热处理、质量检验和机器装配等。而为机械滑台工艺过程正常进行所需要的刀具、夹具制造，机床调整维修等则属于辅助过程。在工艺过程中，以机械加工方法

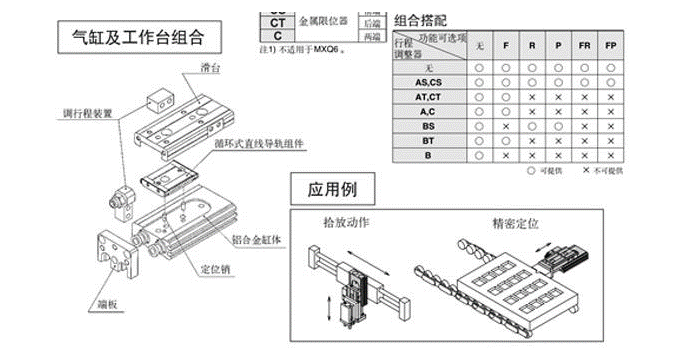

机械滑台结构原理：将固定好的模具上的气缸输入压缩空气，导向杆受到一端气缸的推动，向相对的另一方向推动，推动的行程取决于导向杆的长度。机械滑台气缸一般作为精密仪器的搬运输送,精度比较高。导杆气缸耐横向负载能力强。根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。机械滑台原理图如下。
