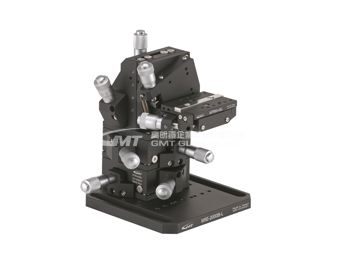

小型机械滑台设计

为了克服现有技术中存在的不足，本实用新型提供一种小型机械滑台，能实现滑台的精确平移和急停。

技术方案：为实现上述目的，本实用新型的一种直线传动滑台结构，包括承载平台、滑块、水平滑轨、底座、电机和滑轨座；两所述水平滑轨在底座上方左右并列设置，且水平滑轨两头设置在底座上的滑轨座上；所述承载平台水平设置在底座上方，其承载平台的台面轮廓上围合设置有护栏；两所述滑块对称固定在承载平台底部两侧，且两滑块设置在两水平滑轨上；两所述电机分别驱动设置在两水平滑轨末端，电机驱动水平滑轨带动滑块和承载平台沿水平滑轨长度方向前后位移。

进一步的，所述滑轨包括螺纹滑轨、螺纹套和螺纹套驱动单元；所述螺纹滑轨为内部空心的C形管结构，其C形管外壁为螺纹壁，两螺纹滑轨竖直固定设置在工作平台上，且两螺纹滑轨的C形开口端朝上；所述滑块套设在螺纹滑轨的螺纹外壁上，且滑块内壁的圆弧面与螺纹滑轨外壁的螺纹面间隙设置，滑块内壁的滑动平面与螺纹滑轨的 C轮廓开口侧端面滑动接触；所述螺纹套套设在螺纹滑轨上，螺纹套的内螺纹壁与螺纹滑轨螺纹连接，螺纹套的前端与滑块的后端通过滚珠轴承转动连接；所述螺纹套驱动单元设置在螺纹滑轨内侧，螺纹套驱动单元驱动螺纹套旋转。

进一步的，所述螺纹滑轨的C轮廓开口侧端面的两侧设有两平行条形滑槽，其条形滑槽的长度方向与螺纹滑轨方向平行；滑块内壁的滑动平面上的两侧突出两平行滑台，其滑台滑动设置在条形滑槽中。

有益效果：本实用新型的传动结构巧妙，且可靠性和传动精度都比传统链条式传动方式要高；外部螺纹滑轨固定设置，其螺纹套通过齿轮轴传动，使驱动装置设置在内部，提高了机构的安全性同时升降平台的精度进一步提高；同时该装置的定点停的精度也传统的小型机械滑台的精度要高。
